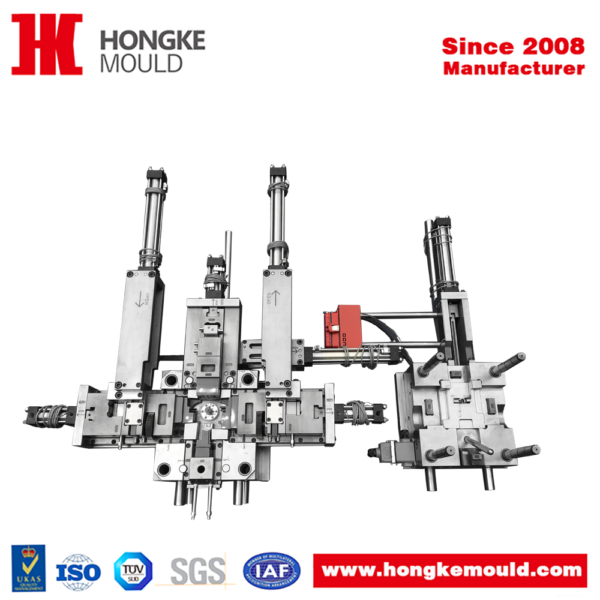

Пресс-форма сложной конструкции с внутренним механизмом вывинчивания
Есть в наличии : Да
Материал: Металл, Пластик
Минимальный заказ: Комплект, Набор
Сертификация: IATF 16949:2016, ISO 14001:2015, ISO13485 :2016, ISO9001:2015
🔹 О продукте
Данная оснастка относится к категории высокосложных пресс-форм с внутренним механизмом вывинчивания. Разработана для литья под давлением инженерных пластиковых компонентов с наружной резьбой и многоуровневой геометрией.
🔹 Характеристики материала изделия: PA6 + 30% стекловолокна
|
Параметр
|
Значение
|
|---|---|
|
Материал
|
Полиамид PA6, армированный 30% стекловолокна (PA6+30GF)
|
|
Температура плавления
|
245–255 °C
|
|
Эксплуатационные свойства
|
Стабильность при высоких температурах, высокая химическая стойкость
|
✅ Материал сохраняет механические и физические характеристики в агрессивных средах (кислоты, щёлочи, технические растворители), что делает его оптимальным решением для деталей военно-технического и инженерного назначения.
🔹 Технические параметры пресс-формы
|
Параметр
|
Значение
|
|---|---|
|
Материал формообразующих вставок
|
Премиальная сталь S136
|
|
Твёрдость
|
HRC 48–52
|
|
Финиш поверхности
|
Стандарт текстуры VDI 27
|
|
Литниковая система
|
Горячеканальная (Hot Runner)
|
|
Ресурс оснастки
|
> 500 000 циклов при соблюдении регламента ТО
|
🔹 Конструкция и кинематика механизма
Оснастка отличается сложной архитектурой, требующей высокой точности изготовления и отладки:
- 🔹 3 комплекта механизмов автоматического вывинчивания наружной резьбы
- 🔹 4 ползуна для корректного формования поднутрений и сложных участков
- ✅ Гидравлический привод + электронное управление — обеспечивает полностью синхронизированную работу всех подвижных узлов
- 💡 Точная координация механических движений исключает заклинивание, гарантирует плавное отвинчивание и корректное извлечение деталей без повреждений резьбы.
🔹 Результаты литья и контроль качества
Благодаря высокоточной механообработке и отлаженной кинематике оснастки:
✅ Готовые изделия полностью лишены облоя и визуальных дефектов литья
🔹 Достижение высокой стабильности линейных размеров и допусков от цикла к циклу
💡 Поверхность соответствует стандарту VDI 27, что обеспечивает требуемую текстуру и тактильные характеристики без дополнительной постобработки.
🔹 Достижение высокой стабильности линейных размеров и допусков от цикла к циклу
💡 Поверхность соответствует стандарту VDI 27, что обеспечивает требуемую текстуру и тактильные характеристики без дополнительной постобработки.
