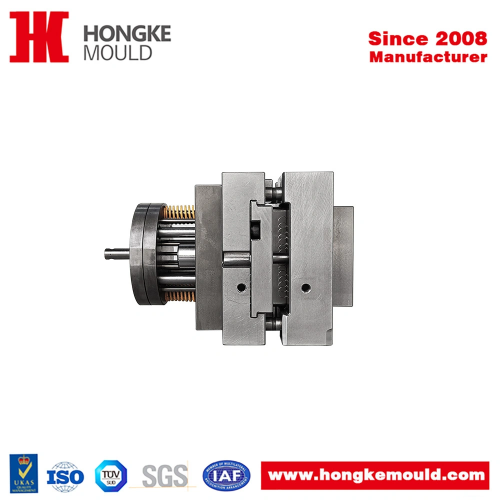

Высокоточная микропресс-форма Babyplast для корпусов печатных плат (PCB)
Есть в наличии : Да
Материал: Металл, Пластик
Минимальный заказ: Комплект, Набор
Сертификация: IATF 16949:2016, ISO 14001:2015, ISO13485 :2016, ISO9001:2015
🔹 О продукте и технологическом решении
Специально разработанная для высокоточных корпусных компонентов микроэлектронных печатных плат, наша профессиональная пресс-форма для микролитья (Babyplast) выделяется в сегменте миниатюрной оснастки благодаря сложной консольной микроструктуре. Оснастка точно воспроизводит все тонкие геометрические особенности микроэлектронных терминалов и разъёмов, обеспечивая безупречное качество даже на субмиллиметровых элементах.
✅ Производство микроформ такой сложности требует экстремально высокой точности механообработки. Мы применяем передовые технологии электроэрозионной проволочной резки (Wire EDM) и прецизионной ЧПУ-гравировки, чтобы добиться контроля размеров на микронном уровне для формующих полостей и сердечников. Это полностью исключает типичные дефекты литья: коробление, недоливы и отклонения размеров, гарантируя стабильно бездефектный выпуск готовых изделий.
🔹 Технические характеристики оснастки
|
Параметр
|
Значение
|
|---|---|
|
Тип оснастки
|
Микропресс-форма для литья (Babyplast / Micro Injection)
|
|
Назначение
|
Корпуса PCB, высокоточные электронные разъёмы, микро-терминалы
|
|
Материал формообразующих вставок
|
Инструментальная сталь горячего назначения H13
|
|
Точность обработки
|
Микронный уровень (μm)
|
|
Конфигурация гнёзд
|
Высокоплотная компоновка (High-density cavity layout)
|
|
Технологии обработки
|
Wire EDM, прецизионная ЧПУ-фрезеровка/гравировка
|
|
Ресурс оснастки
|
Длительный, рассчитанный на массовое циклическое производство
|
✅ Сталь H13 после строгого контроля термообработки гарантирует высокую твёрдость, износостойкость и термостабильность, что критически важно для микролитья с высокими циклическими нагрузками.
🔹 Ключевые инженерные решения
|
Задача
|
Инженерное решение
|
Результат
|
|---|---|---|
|
🔹 Микронная точность геометрии
|
Современные станки Wire EDM + ЧПУ-гравировка с контролем на уровне микрон
|
Полное воспроизведение сложных консольных структур без коробления и недоливов
|
|
✅ Стабильность при массовом выпуске
|
Премиальная сталь H13 + оптимизированный режим термообработки
|
Повышенная износостойкость и термическая стабильность, длительный ресурс формы
|
|
🔹 Высокоплотная компоновка гнёзд
|
Многоэтапный прецизионный контроль на высокоточном измерительном оборудовании (CMM, оптические системы)
|
Абсолютная соосность и позиционная точность всех полостей, идентичность отливок
|
|
✅ Равномерное заполнение и охлаждение
|
Точная балансировка литниковой системы и каналов охлаждения
|
Контроль скорости сдвига расплава, исключение застойных зон и неравномерного отверждения
|
🔹 Контроль качества и валидация процесса
Мы применяем многоуровневую систему метрологии на всех этапах изготовления и запуска формы:
✅ Входной контроль материалов — сертификаты и физико-химический анализ стали H13
🔹 Пооперационная метрология 3D-сканирование и координатные измерения формообразующих элементов
💡 Валидация первых отливок — проверка микроразмеров, тест на адгезию, анализ целостности консольных элементов
✅ Статистический контроль процесса (SPC) — мониторинг параметров впрыска, температуры и времени цикла для гарантии нулевого брака в серии
🔹 Пооперационная метрология 3D-сканирование и координатные измерения формообразующих элементов
💡 Валидация первых отливок — проверка микроразмеров, тест на адгезию, анализ целостности консольных элементов
✅ Статистический контроль процесса (SPC) — мониторинг параметров впрыска, температуры и времени цикла для гарантии нулевого брака в серии
🔹 Такой подход позволяет запускать бездефектное массовое производство высокоточных электронных разъёмов и терминальных компонентов с первого цикла.
🔹 Области применения
Благодаря микронной точности и стабильности процесса, оснастка востребована в высокотехнологичных отраслях:
|
Отрасль
|
Типовые компоненты
|
|---|---|
|
💻 Микроэлектроника
|
Корпуса PCB, микроразъёмы, контактные терминалы, изолирующие вставки
|
|
📡 Телекоммуникации
|
Высокочастотные соединители, оптические адаптеры, миниатюрные корпуса модулей
|
|
🚗 Автомобильная электроника
|
Датчики, блоки управления, миниатюрные разъёмы бортовых систем
|
|
💊 Медицинская техника
|
Корпуса диагностических сенсоров, микро-клапаны, компоненты одноразовых устройств
|
|
🤖 Промышленная автоматизация
|
Микро-контроллеры, сигнальные разъёмы, компоненты IoT-устройств
|
🔹 Почему выбирают нас
|
Преимущество
|
Результат для заказчика
|
|---|---|
|
🔹 Специализация на микролитье (Babyplast)
|
Глубокая экспертиза в работе с субмиллиметровыми геометриями и консольными структурами
|
|
✅ Микронная точность обработки
|
Стабильное соответствие чертежам, отсутствие коробления и недоливов в серии
|
|
💡 Прецизионная балансировка процессов
|
Равномерное заполнение, контроль скорости сдвига, предсказуемое качество от цикла к циклу
|
|
✅ Комплексный сервис «под ключ»
|
Одна точка ответственности — от 3D-анализа и подбора стали до валидации и запуска в серию
|
|
🔹 Гарантия нулевого брака
|
Многоуровневый метрологический контроль и статистическая стабилизация параметров литья
|
🔹 Наша экспертиза в микропрецизионном литье
✅ Глубокое понимание реологии микропотоков — оптимизация литниковых систем для тонкостенных и высокоплотных полостей
🔹 Передовое оборудование для EDM и ЧПУ — обработка на уровне микрон с контролем геометрии в реальном времени
💡 Валидация под отраслевые стандарты — соответствие требованиям IPC, automotive и medical по точности и надёжности соединений
✅ Техническая поддержка на всех этапах — консультации по проектированию под микролитьё, настройке параметров и профилактике формы
🔹 Передовое оборудование для EDM и ЧПУ — обработка на уровне микрон с контролем геометрии в реальном времени
💡 Валидация под отраслевые стандарты — соответствие требованиям IPC, automotive и medical по точности и надёжности соединений
✅ Техническая поддержка на всех этапах — консультации по проектированию под микролитьё, настройке параметров и профилактике формы
