Изготовление пресс‑форм для литья под давлением по индивидуальному заказу

🔹О направлении

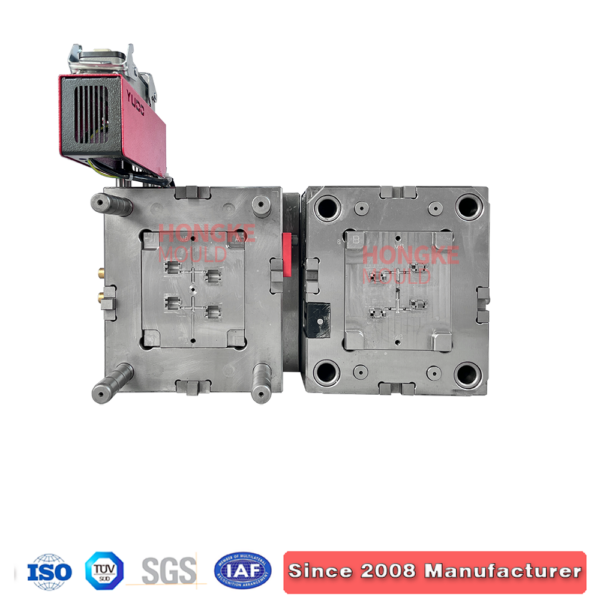

Пресс-форма для литья под давлением пластиковых фильтров

Hongke Mould разработала и изготовила специализированную пресс-форму для производства пластиковых компонентов фильтрационной системы методом литья под давлением. Проект был ориентирован на стабильное серийное производство деталей со сложной внутренней структурой, высокой точностью посадочных элементов и требованиями к качеству внешней поверхности.

Пластиковые фильтры широко применяются в системах очистки воды, вентиляционном оборудовании, автомобильных компонентах, промышленной технике и других областях. В зависимости от назначения изделие может включать тонкие стенки, большое количество отверстий, внутренние каналы, резьбовые соединения и различные монтажные элементы. Такая конструкция предъявляет повышенные требования к точности изготовления формообразующих деталей и технологичности пресс-формы.

При разработке данной оснастки инженеры Hongke Mould уделили особое внимание системе впрыска и распределению расплавленного пластика внутри полости. Правильное расположение точек впрыска позволяет уменьшить перепады давления и температуры, обеспечивая более равномерное заполнение сложных участков изделия. Одновременно была оптимизирована вентиляция формы для эффективного удаления воздуха и снижения риска появления следов подгорания и незаполненных зон.

Для производства фильтрующих компонентов могут использоваться различные термопластичные материалы, включая PP, ABS, PA и PC. Каждый материал обладает собственной текучестью, усадкой и температурными характеристиками, поэтому параметры пресс-формы должны соответствовать конкретному сырью. При проектировании мы учитываем свойства выбранного материала, толщину стенок изделия и требуемую производительность.

Особое внимание уделяется охлаждению. Неравномерное охлаждение деталей фильтра может привести к внутренним напряжениям, деформации и отклонению размеров. Поэтому охлаждающие каналы располагаются с учётом геометрии изделия и зон с повышенной толщиной. Эффективный теплообмен помогает сократить продолжительность производственного цикла и повысить стабильность размеров готовых деталей.

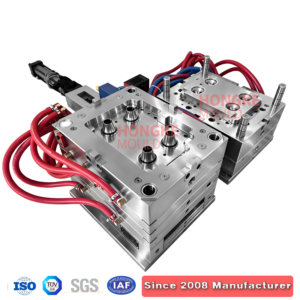

Если требуется высокая производительность, конструкция может быть выполнена с несколькими формообразующими полостями. Многогнездная пресс-форма позволяет получать несколько изделий одновременно, однако для этого необходимо обеспечить одинаковые условия заполнения и охлаждения каждой полости. Сбалансированная литниковая система помогает поддерживать одинаковый вес и геометрию всех деталей в рамках одного цикла.

После завершения изготовления пресс-форма проходит сборку и пробное литьё. Полученные образцы проверяются по основным размерам, внешнему виду, качеству отверстий, резьбовых участков и другим функциональным зонам. При необходимости результаты испытаний используются для корректировки оснастки до достижения требуемых производственных показателей.

Преимущество индивидуально разработанной пресс-формы заключается не только в возможности получить изделие нужной формы, но и в обеспечении стабильного повторения каждой детали в условиях массового производства. Правильно рассчитанные впрыск, охлаждение, вентиляция и система выталкивания позволяют одновременно контролировать качество продукции и производственный цикл.

Hongke Mould выполняет полный комплекс работ по изготовлению пресс-форм для пластиковых фильтров и других технических компонентов. На основании чертежей и требований заказчика мы проводим DFM-анализ, разрабатываем конструкцию оснастки, выполняем точную обработку и сборку, проводим испытания и предоставляем техническую поддержку до подтверждения качества готовых изделий.

🔹обеспечивающих высокое качество и надёжность конечной продукции:

🔹 Высокая точность

✅ Достижение допусков до ±0,005 мм при механической обработке форм. Стабильное соблюдение геометрических размеров пластиковых деталей фильтрующих элементов, отсутствие перекосов и несоответствий геометрии. Подходит для сложных решетчатых, реберных и тонкостенных конструкций фильтров.

✅ Повторяемость и стабильность

💡 Сбалансированная система заливки и продуманная геометрия охлаждающих каналов обеспечивают одинаковое качество каждой отлитой детали. Исключаются вариации внешнего вида, усадки и веса изделий при серийном массовом производстве.

🔹 Высокая производительность

✅ Оптимизированная многополостная конструкция форм, эффективная система охлаждения сокращают цикл литья. Позволяют выпускать большой объем фильтрующих компонентов за минимальное время, снижая себестоимость единицы продукции.

✅ Долговечность и надёжность

🔹 Применение высококачественных формовых сталей H13, 718H, S136 с термообработкой и полировкой. 🔹 Защита от коррозии и износа при работе с наполненными полимерами.

💹 Большой ресурс работы оснастки, сокращение частоты ремонтов и простоев производственной линии.
