Пресс-формы для литья фитингов ПВХ
🔹О направлении

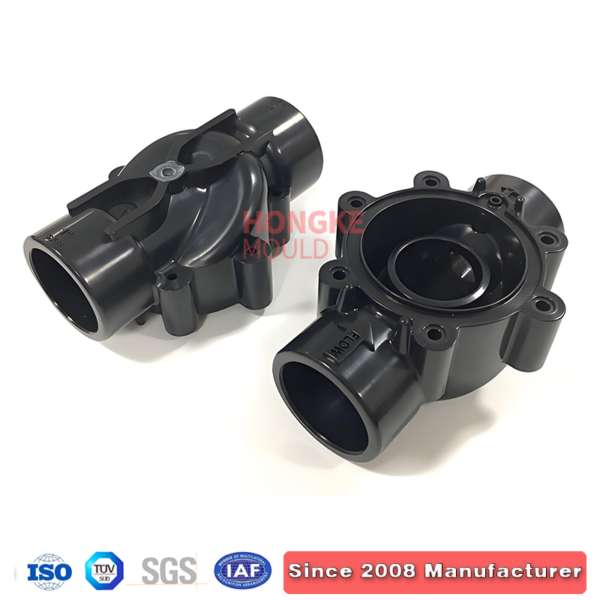

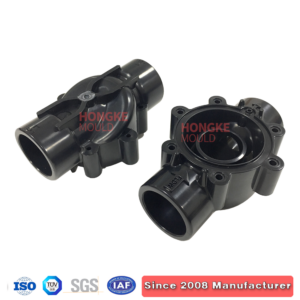

Эта пресс-форма для изготовления трубных фитингов из ПВХ — пример успешного индивидуального проекта, который мы реализовали для клиента, занимающегося производством пластиковых трубных фитингов. Она демонстрирует наши комплексные возможности в области разработки и производства высокопроизводительных инструментов для изготовления критически важных компонентов для работы с жидкостями.

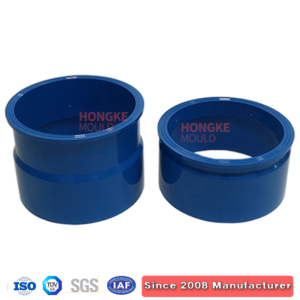

Будучи специалистами в области разработки и производства пресс-форм для литья под давлением ПВХ, наша опытная команда, занимающаяся исследованиями и разработками, а также производством, обладает глубокими знаниями и обширным опытом работы с различными типами фитингов. Наш ассортимент часто используемых и тщательно продуманных пресс-форм включает: • Пресс-формы для муфт ПВХ для изготовления соединительных элементов для надёжных и герметичных соединений. • Пресс-формы для отводов ПВХ под различными углами (45°, 90°, 180°) для изменения направления потока. • Пресс-формы для тройников ПВХ для разветвления трубопроводной системы. • Пресс-формы для переходников ПВХ для соединения труб разных диаметров. • Пресс-формы для литья из ПВХ, оптимизированные с учётом уникальных технологических характеристик этого материала.
Для изготовления этого конкретного трубного фитинга из ПВХ детали производятся методом литья под давлением с использованием поливинилхлоридного компаунда. Сама пресс-форма изготовлена из высококачественной коррозионностойкой стали S136 для пресс-форм, прошедшей термообработку для достижения равномерной твёрдости 48–52 единиц по шкале Роквелла. Выбор материала имеет решающее значение при работе с ПВХ, поскольку он обеспечивает необходимую устойчивость к коррозионным побочным продуктам, образующимся в процессе литья. При соблюдении графика профилактического обслуживания эта пресс-форма рассчитана на длительный срок службы, превышающий 500 000 циклов литья под давлением.
Примечание о процессах: литье под давлением в сравнении с другими технологиями. Экструзия Важно различать два основных процесса производства изделий из ПВХ. В то время как производство труб из ПВХ обычно включает в себя экструзию (при которой расплавленный ПВХ непрерывно продавливается через фильеру для формирования длинных однородных профилей), литье под давлением является предпочтительным методом производства трубных фитингов, таких как отводы, тройники, муфты и клапаны. Наша специализация — литье под давлением ПВХ, при котором расплавленный ПВХ под высоким давлением впрыскивается в прецизионную пресс-форму для формирования сложных трехмерных фитингов со встроенной резьбой, гнездами и уплотнительными элементами за один эффективный цикл.
Технические характеристики пресс-формы
| Параметр | Значение |
|---|---|
| Конфигурация гнёзд | 1+1 многоместная конфигурация под заказ, возможна настройка под 2/4/8 гнёзд для массового производства фитингов |
| Тип литниковой системы | Горячая литниковая система для ПВХ с равномерным распределением температуры, исключающая следы впрыска на поверхности детали |
| Материал основания формы | Высококачественная легированная сталь P20 с предварительной термообработкой для стабильности геометрии при длительной эксплуатации |
| Материал формообразующих вставок | Коррозионностойкая сталь S136, специально адаптированная для работы с агрессивными выделениями при литье ПВХ |
| Твёрдость вставок | 48–52 HRC по всей рабочей поверхности, гарантирующая минимальный износ при контакте с ПВХ-компаундом |
| Ресурс оснастки | Более 500 000 циклов литья под давлением при соблюдении регламента планового обслуживания |
Индивидуальный подход к проектированию
Мы предлагаем гибкие решения под задачи заказчика:
🔹 Проектирование по 3D-моделям клиента — принимаем файлы в популярных форматах STEP, IGES, X_T, проводим анализ геометрии и оптимизацию под литьё ПВХ с учётом усадки материала
✅ Кастомизация цвета изделий — подбор колоранта под бренд-бук или технические требования, обеспечение стабильности оттенка в серии
💡 Адаптация под автоматизированное производство — конструкция формы учитывает особенности роботизированного съёма и постобработки, что идеально подходит для интеграции в готовую линию литья
🔹 Оптимизация системы охлаждения — проектируем каналы охлаждения с равномерным распределением по всей полости, что сокращает цикл литья и предотвращает деформацию фитингов
🔹 Подготовка под ГОСТ РФ — все размеры и допуски деталей соответствуют требованиям российских нормативов для трубных систем водоснабжения и канализации
Многоуровневый контроль качества
Мы строго контролируем каждый этап изготовления пресс-формы, чтобы гарантировать надёжность и точность оснастки:
✅ Контроль твёрдости стали — проверка соответствия фактических параметров HRC 48–52 для формообразующих вставок
✅ Точность изготовления электродов — обеспечение геометрии сложных участков формы с точностью до ±0,01 мм
✅ Входной контроль заготовок вставок — исключение дефектов материала до начала механообработки ✅ Измерение размеров образцов — валидация первых отливок на соответствие чертежам заказчика
✅ 4-часовой пробный запуск пресс-формы перед отгрузкой — мы тестируем работу оснастки в непрерывном режиме, убеждаемся в стабильности цикла и отсутствии дефектов на готовых фитингах
💡 Такой подход позволяет минимизировать риски брака и обеспечивает уверенность заказчика в качестве конечного продукта.
Опыт сотрудничества с предприятиями различных отраслей
Среди наших клиентов и партнёров — компании, поставляющие компоненты для автомобильной отрасли, строительной сферы, систем водоснабжения и канализации. Мы уже более 20 лет специализируемся на производстве прецизионных пресс-форм для литья под давлением, 75% наших заказов направляются на экспорт в страны Европы, СНГ и Россию.
