Высокоточные пресс‑формы для литья под давлением из ПВХ

🔹О направлении

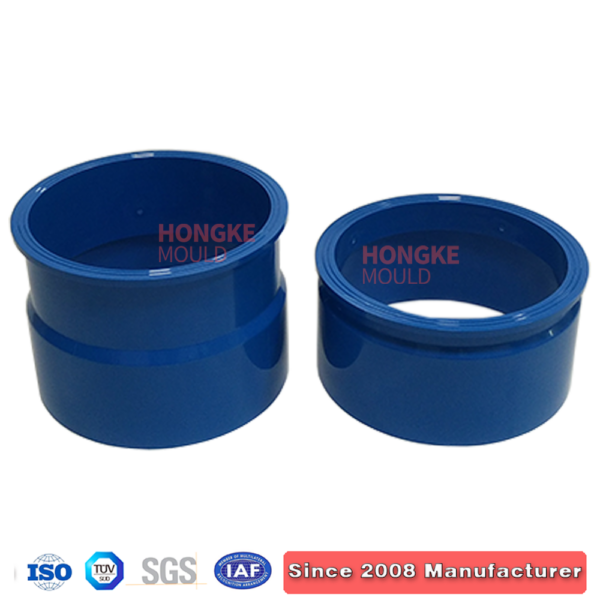

Прецизионная пресс-форма для фитингов из ПВХ

Hongke Mould разработала и изготовила данную пресс-форму по индивидуальному заказу для производителя пластиковых трубных соединительных элементов. Проект предназначен для серийного литья под давлением фитингов из ПВХ, где важны точность геометрии, стабильность размеров, качество внутренних каналов и надёжность соединительных поверхностей.

ПВХ широко используется в трубопроводных системах благодаря своей химической стойкости, долговечности и экономичности. Однако переработка этого материала методом литья под давлением требует правильного подбора стали и тщательной проработки конструкции пресс-формы. Поэтому при разработке оснастки мы учитываем не только форму готового изделия, но и характеристики материала, условия заполнения, охлаждение и последующее извлечение детали.

В зависимости от конструкции и назначения изделия Hongke Mould производит различные виды пресс-форм для ПВХ-фитингов:

• пресс-формы для прямых соединительных муфт;
• пресс-формы для отводов 45° и 90°;
• пресс-формы для тройников и разветвителей;
• пресс-формы для переходных соединений разных диаметров;
• пресс-формы для резьбовых фитингов и других соединительных деталей.

Особенностью данной оснастки является использование стали S136 для формообразующих компонентов. После термической обработки материал достигает твёрдости 48–52 HRC, что обеспечивает необходимую износостойкость и стабильность рабочих поверхностей. Кроме того, высокая коррозионная стойкость S136 имеет особое значение при переработке ПВХ, поскольку в процессе нагрева могут образовываться агрессивные побочные продукты.

При проектировании пресс-формы особое внимание уделяется внутренней геометрии фитинга. Каналы для прохождения жидкости должны иметь стабильные размеры и плавные переходы, а соединительные и уплотнительные поверхности требуют высокой точности изготовления. Для изделий с внутренней резьбой также необходимо обеспечить точное формирование резьбового профиля и надёжное извлечение готовой детали без повреждения поверхности.

Конструкция системы охлаждения оптимизируется для равномерного отвода тепла из рабочей зоны. Это помогает контролировать усадку ПВХ, уменьшать деформации и поддерживать стабильность размеров при длительном серийном производстве. Одновременно система выталкивания разрабатывается с учётом геометрии изделия, чтобы снизить риск повреждения готового фитинга.

При надлежащем обслуживании и соблюдении рекомендуемых производственных условий ресурс данной пресс-формы может превышать 500 000 циклов литья под давлением, что делает её подходящей для долгосрочного массового производства.

Важно учитывать различие между экструзией и литьём под давлением ПВХ. Экструзионная технология используется преимущественно для непрерывного производства труб, профилей и других изделий с постоянным поперечным сечением. Литьё под давлением применяется для изготовления отдельных деталей со сложной трёхмерной геометрией.

Именно поэтому такие компоненты, как колена, тройники, муфты, переходники и клапанные элементы, обычно требуют индивидуально спроектированной пресс-формы. В рамках одного цикла литья можно сформировать корпус изделия, внутренние каналы, посадочные зоны и другие функциональные элементы, обеспечивая высокую повторяемость деталей.

Hongke Mould предоставляет услуги по разработке и изготовлению пресс-форм для литья ПВХ по чертежам заказчика. Мы учитываем материал изделия, требования к точности, предполагаемый объём производства и особенности конструкции, чтобы создать оснастку, рассчитанную на стабильную и длительную эксплуатацию.

Технические характеристики пресс-формы

Индивидуальный подход к проектированию

Мы предлагаем гибкие решения под задачи заказчика:

🔹 Проектирование по 3D-моделям клиента — принимаем файлы в популярных форматах STEP, IGES, X_T, проводим анализ геометрии и оптимизацию под литьё ПВХ с учётом усадки материала

✅ Кастомизация цвета изделий — подбор колоранта под бренд-бук или технические требования, обеспечение стабильности оттенка в серии

💡 Адаптация под автоматизированное производство — конструкция формы учитывает особенности роботизированного съёма и постобработки, что идеально подходит для интеграции в готовую линию литья

🔹 Оптимизация системы охлаждения — проектируем каналы охлаждения с равномерным распределением по всей полости, что сокращает цикл литья и предотвращает деформацию фитингов

🔹 Подготовка под ГОСТ РФ — все размеры и допуски деталей соответствуют требованиям российских нормативов для трубных систем водоснабжения и канализации

Многоуровневый контроль качества

Мы строго контролируем каждый этап изготовления пресс-формы, чтобы гарантировать надёжность и точность оснастки:

✅ Контроль твёрдости стали — проверка соответствия фактических параметров HRC 48–52 для формообразующих вставок

✅ Точность изготовления электродов — обеспечение геометрии сложных участков формы с точностью до ±0,01 мм

✅ Входной контроль заготовок вставок — исключение дефектов материала до начала механообработки ✅ Измерение размеров образцов — валидация первых отливок на соответствие чертежам заказчика

✅ 4-часовой пробный запуск пресс-формы перед отгрузкой — мы тестируем работу оснастки в непрерывном режиме, убеждаемся в стабильности цикла и отсутствии дефектов на готовых фитингах

💡 Такой подход позволяет минимизировать риски брака и обеспечивает уверенность заказчика в качестве конечного продукта.

Опыт сотрудничества с предприятиями различных отраслей

Среди наших клиентов и партнёров — компании, поставляющие компоненты для автомобильной отрасли, строительной сферы, систем водоснабжения и канализации. Мы уже более 20 лет специализируемся на производстве прецизионных пресс-форм для литья под давлением, 75% наших заказов направляются на экспорт в страны Европы, СНГ и Россию.
